خازن الکترولیتی: موتور ذخیرهساز انرژی در دنیای الکترونیک
در قلب تقریباً هر وسیله الکترونیکی مدرن، از تلفن همراه گرفته تا سیستمهای صنعتی پیچیده، قطعات کوچک اما حیاتی وجود دارند که بدون آنها، جریان برق آرام و قابل استفاده نخواهد بود. یکی از مهمترین این قطعات، خازن الکترولیتی است. این عضو خانواده خازنها، با قابلیت منحصر به فرد ذخیرهسازی و آزادسازی سریع انرژی الکتریکی، نقشی اساسی در پایداری، فیلتراسیون و مدیریت توان ایفا میکند. درک عملکرد این قطعه، کلیدی برای فهمیدن نحوه کار جهان دیجیتال اطراف ماست.
تفاوت کلیدی: الکترولیتی در مقابل سایر خازنها
خازنها انواع مختلفی دارند: سرامیکی، فیلمی، تانتالیوم و الکترولیتی. آنچه یک خازن الکترولیتی را متمایز میکند، چگالی انرژی بسیار بالاتر آن است. این به معنای آن است که میتواند ظرفیت (ظرفیت ذخیرهسازی) بسیار بیشتری را در ابعادی فشرده و نسبتاً کوچک ارائه دهد. این ویژگی به بهای برخی محدودیتها به دست میآید: این خازنها معمولاً قطبی هستند، یعنی دارای پایه مثبت و منفی مشخصی بوده و اگر در مدار معکوس وصل شوند، ممکن است آسیب ببینند یا حتی منفجر شوند. همچنین عمر مفید آنها تحت تأثیر دما و ولتاژ کاری، محدودتر از انواع سرامیکی است.
ساختار و اساس کار: یک مهندسی ظریف
ساختار یک خازن الکترولیتی آلومینیومی (متداولترین نوع) شبیه یک ساندویچ لولهای است. یک فویل آلومینیومی آند (پایه مثبت) با یک لایه بسیار نازک و عایق از اکسید آلومینیوم پوشانده میشود. این لایه اکسید به عنوان دیالکتریک (عایق بین دو صفحه) عمل میکند. در مقابل آن، یک فویل کاتد (پایه منفی) و یک کاغذ متخلخل آغشته به الکترولیت مایع یا جامد قرار دارد. الکترولیت رسانایی لازم را فراهم میکند. هنگامی که ولتاژ اعمال میشود، بار الکتریکی روی لایه اکسید عایق ذخیره میشود. همین ساختار است که ظرفیت بالا را ممکن میسازد.
کاربردهای حیاتی: از صافی تا زمانبندی
کاربردهای خازن الکترولیتی آنقدر گسترده است که تصور مدارهای الکترونیکی بدون آن دشوار است:
- صافی و یکسوسازی در منبع تغذیه: مهمترین وظیفه آنهاست. پس از تبدیل برق متناوب (AC) به مستقیم (DC)، ولتاژ هنوز دارای نوسانات و ریپل است. خازن الکترولیتی بزرگ (مانند ۳۳۰ میکروفاراد) مانند یک مخزن ذخیره آب عمل میکند؛ در لحظات پیک انرژی را سریع جذب و در لحظات افت، آن را آرام رها میکند تا خروجی یکنواخت و صافی برای مدارهای حساس فراهم کند.
- کوپلینگ و دیکوپلینگ: در مدارهای صوتی و سیگنال، خازن الکترولیتی به عنوان مسدودکننده جریان DC عمل کرده و فقط اجازه عبور سیگنال AC (مانند صدای موسیقی) را میدهد (کوپلینگ). همچنین در کنار آیسیها، نویز و نوسانات سریع روی خطوط برق را فیلتر میکند (دیکوپلینگ).
- ذخیرهسازی انرژی و پشتیبانگیری: در دستگاههایی مانند فلاش دوربینها یا سیستمهای احیای انرژی (Regenerative Braking) برخی وسایل برقی، این خازنها میتوانند انرژی زیادی را در زمان کوتاه ذخیره و سپس به سرعت تخلیه کنند. همچنین در مدارهای حافظه برای تأمین برق کوتاهمدت در هنگام قطعی برق استفاده میشوند.
نکات حیاتی انتخاب و استفاده: ولتاژ، ظرفیت و دمای کاری
انتخاب یک خازن الکترولیتی مناسب، نیازمند توجه به سه پارامتر اصلی است:
۱. ولتاژ نامی (Rating Voltage): همیشه باید بالاتر از بیشترین ولتاژی باشد که در مدار انتظار میرود. استفاده از خازن با ولتاژ نامی پایینتر منجر به گرمایش، نشتی و در نهایت انفجار میشود. به عنوان مثال، در مداری با ولتاژ ۱۲ ولت، استفاده از خازن ۱۶ ولت یک انتخاب استاندارد و ایمن است.
۲. ظرفیت (Capacitance): بر حسب میکروفاراد (µF) اندازهگیری میشود. هرچه ظرفیت بالاتر باشد، توانایی ذخیره انرژی بیشتر است. مقدار آن بسته به نیاز مدار محاسبه میشود. مثلاً یک خازن ۳۳۰ میکروفاراد برای صافی در منبع تغذیه یک دستگاه با مصرف متوسط، گزینهای متداول و پرکاربرد است.
۳. دمای کاری (Temperature Rating): معمولاً به صورت °C ۸۵ یا °C ۱۰۵ درجه مشخص میشود. این عدد حداکثر دمای محیطی است که خازن میتواند در آن به طور مستمر کار کند. انتخاب رده دمایی بالاتر، به معنای طول عمر بیشتر در شرایط سخت است.
معایب و ملاحظات: طول عمر و حساسیت
همانطور که گفته شد، این خازنها ابدی نیستند. الکترولیت مایع داخل آنها به مرور زمان و تحت حرارت خشک میشود. این فرآیند ظرفیت واقعی خازن را کاهش داده و مقاومت سری معادل (ESR) آن را افزایش میدهد که در نهایت منجر به افت عملکرد و خرابی میشود. همچنین به قطبی بودن حساس هستند و نصب معکوس آنها فاجعهبار است. در مدارهای حساس، اغلب یک خازن سرامیکی کوچک موازی با یک خازن الکترولیتی بزرگ قرار میگیرد تا پاسخ فرکانسی بالا و عملکرد بهتری حاصل شود.
یک مثال عملی از انتخاب آگاهانه

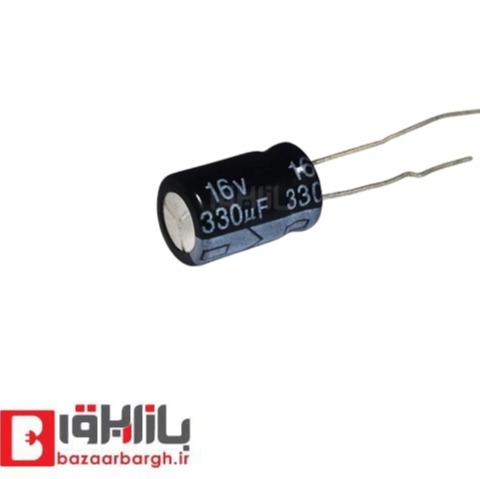

فرض کنید شما در حال طراحی یا تعمیر یک منبع تغذیه برای یک پروژه الکترونیکی هستید. محاسبات شما نشان میدهد پس از پل دیود، به یک خازن صافی با ظرفیت حدود ۳۳۰ میکروفاراد و تحمل ولتاژ حداقل ۱۶ ولت نیاز دارید. در این مرحله، انتخاب یک محصول با کیفیت، با تلرانس مناسب و طول عمر کافی، موفقیت پروژه شما را تضمین میکند. به عنوان مثال، یک گزینه مطمئن و پرطرفدار در بازار ایران، خازن الکترولیتی ۳۳۰ میکرو فاراد ۱۶ ولت است که میتواند نیازهای چنین مدارهایی را به خوبی برآورده کند. برای مشاهده مشخصات دقیق این محصول میتوانید به صفحه آن در فروشگاه اینترنتی بازار برق مراجعه کنید.
جمعبندی: قطعهای کوچک با مسئولیتی بزرگ
خازن الکترولیتی، با وجود سادگی ظاهری، یک قطعه هوشمند مهندسیشده است. آگاهی از اصول کار، پارامترهای انتخاب و محدودیتهای آن، برای هر مهندس، تکنسین یا علاقهمند به الکترونیک ضروری است. این قطعه پل ارتباطی بین دنیای خشن برق متناوب و دنیای حساس قطعات دیجیتال است. انتخاب دقیق و استفاده صحیح از آن، چه در مقیاس یک پروژه دانشآموزی و چه در یک دستگاه صنعتی، پایهای اساسی برای ایجاد عملکردی پایدار، ایمن و مطمئن میسازد. با پیشرفت فناوری، نسل جدیدی از خازنهای الکترولیتی پلیمری با ESR پایینتر و عمر طولانیتر در حال گسترش هستند، اما اصول بنیادی وظیفه آنها—ذخیره، آزادسازی و تثبیت انرژی—کماکان بدون تغییر باقی خواهد ماند.
